三筒烘干机

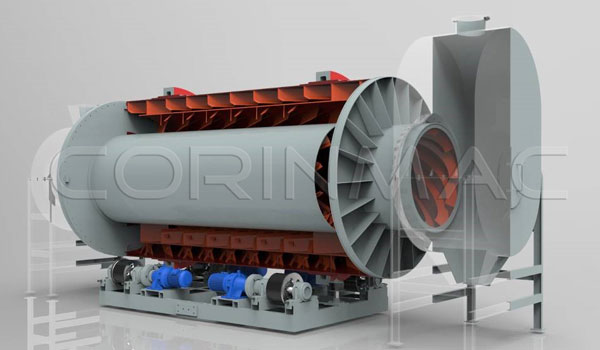

三筒烘干机采用镶嵌结构,由不同直径的三个同心圆筒(内筒、中筒、外筒)相嵌而成,形成一个循环保温圆形筒体,提高了烘干效率,有效的减少了燃气(燃油)消耗量。圆筒内装有不同角度和间距的扬料 板和导料板,这些扬料板和导料板能保证被烘干物料在重力作用下沿着圆筒的运动方向运动,在圆筒内保持足够的停留时间和充分的间隙。筒体的长度只有转筒烘干机的三分之一,从而大幅度地减少占地面积和厂房建筑面积。
三筒式烘干机主要用于烘干黄砂、型砂、矿渣,小粒度粘土以及不怕高温及烟尘弄脏的其它小颗粒物料。烘干后的物料含水量可以达到1—0.5%以下,被广泛应用于冶金、化工等部门的各种散状物料的烘干。该机具有结构紧凑、热效率高、能耗低、运行可靠等特点
工作原理:

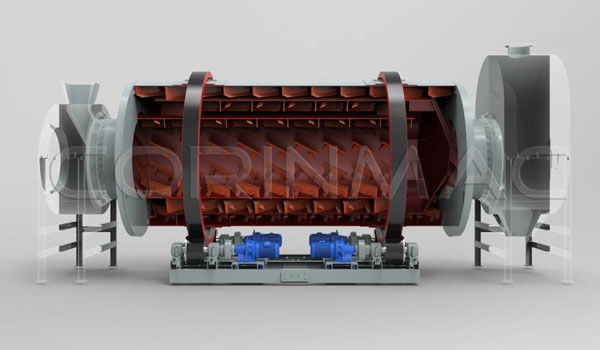

被烘干物料通过皮带输送机进入烘干机,托轮与轮带传动带动圆筒转动,在圆筒内壁扬料板和导料板的作用下,物料被不断抄起、散落呈螺旋行进式实现热交换,物料随导料板方向进入中筒进行逆流烘干,充分吸收内筒和中筒散发的热量后物料进入外筒,物料在外层滚筒内呈矩形多回路方式行进,达到干燥效果的物料进入出料仓,经皮带输送机送至指定位置。
主要特点 :
1、物料终水份确保0.5%以下,是干混砂浆及矿渣粉生产线首选产品。
2、筒体自我保温热效率高达70%以上(传统单筒烘干机热效率仅为35%),提高热效率35%。
3、燃料可适应煤、油、气。能烘20mm以下的块料、粒料和粉状物料。
4、比单筒烘干机减少占地50%左右,土建投资降低50%左右,电耗降低60%。
5、可根据用户要求轻松调控所要的终水份指标。
6、出气温度低,除尘设备使用时间长。
2、筒体自我保温热效率高达70%以上(传统单筒烘干机热效率仅为35%),提高热效率35%。
3、燃料可适应煤、油、气。能烘20mm以下的块料、粒料和粉状物料。
4、比单筒烘干机减少占地50%左右,土建投资降低50%左右,电耗降低60%。
5、可根据用户要求轻松调控所要的终水份指标。
6、出气温度低,除尘设备使用时间长。





产品参数:
型号 | 外筒直径 (m) | 外筒长度(m) | 筒体转速(r/min) | 体积 (m³) | 烘干量(t/h) | 功率(kw) |
Ф1.38х1.8 | 1.38 | 1.8 | 3-10 | 2.6 | 1-3 | 3 |
Ф1.6х2.2 | 1.6 | 2.2 | 3-10 | 4.4 | 4-5 | 5.5 |
Ф1.8x3.6 | 1.8 | 3.6 | 3-10 | 9.1 | 6-8 | 7.5 |
Ф2x4 | 2 | 4 | 3-10 | 12.5 | 8-12 | 3*2 |
Ф2.2х4.5 | 2.2 | 4.5 | 3-10 | 17 | 10-15 | 7.5*2 |
Ф2.5x6 | 2.5 | 6 | 3-10 | 31 | 15-20 | 5.5*4 |
Ф2.7x7 | 2.7 | 7 | 3-10 | 40 | 20-30 | 7.5*4 |
Ф3x7 | 3 | 7 | 3-10 | 49 | 30-40 | 7.5*4 |
Ф3.2x8 | 3.2 | 8 | 3-10 | 64 | 40-50 | 11*4 |
注:
1.这些参数是根据初始砂子的水分含量计算得出的:10-15%,干燥后的湿度小于1%。.
2.干燥机入口的温度为650-750度。
3.干燥机的长度和直径可以根据客户要求进行更改。
