烘干生产线


沙子烘干生产线用于生产符合砂浆要求的干沙,主要生产设备包括给料系统、三回程烘干机、干沙筛分机、干沙提升机、仓储部分和除尘系统组成,整条身产线配置合理,产出高,占地面积小,投资费用低。
具体配置如下:
具体配置如下:
(1) 湿沙给料系统:

该系统由湿沙仓和拖料皮带组成,湿沙仓容量可根据要求的生产量配置容量。仓体为合金钢板焊接结构,增加了耐磨性和稳定性,并且可以在入口处加装格栅以防止铲车装料时有大块难碎的物料进入生产系统。拖料皮带一般带宽B650,,皮带采用带挡边环形带,其安装在仓体下部出口处。拖料皮带的驱动电机为变频调速电机,可通过变频控制器控制电机转速以获得与生产需求相匹配的给料量。并且,该系统安装有传感器,可适时监测湿沙仓的物料量,及时提醒工作人员添加物料。
(2) 三回程烘干机系统:

湿沙原料通过上料皮带机输送到烘干机。三回程烘干机是由热源混合室、回转烘干筒体和出料罩组成。热源可由煤块燃烧炉、天然气燃烧机、燃油性燃烧机提供,其燃烧产生的烟道气经混合室与空气热交换后达到所需的温度。烟道气在引风系统的作用下进入回转烘干筒内,在筒体内,热气流与物料之间通过对流、传到、辐射等方式进行热交换,物料升温,水分从物料内部以液态变成气态扩散,随着温度升高,水分以水蒸气的方式存在并在引风系统的作用下排除筒体,使物料得以干燥,被干燥的物料在筒体旋转和抄板的作用下经出料封头排出,此过程是连续烘干的过程,并且由于其保温效果好,结构新颖,热效率达到70%,物料最终水分可在0.5%以下
(3) 干沙筛分机:

干沙筛分机可分为直线振动式、圆筒式和摇摆式三种,在没有特殊要求的情况下,我们在该生产线中配置的是直线振动式筛分机。该筛分机筛箱为全密封结构,有效减少了工作过程产生的粉尘。筛箱侧板、传力板等构件均为优质合金钢板,屈服强度高,使用寿命长。该机的激振力有新型专用振动电机提供,激振力可通过调节偏心块改变激振力的大小。筛网的层数可设置1-3层,每层筛网间加装弹力球防止筛网堵塞,提高筛分效率。直线振动式筛分机结构简单,节能高效,占地面积小,维护成本低,是干沙筛分的理想设备。
(4) 干沙提升机:

经过筛分的干沙,需要储存在料罐内,提升机的作用就是实现干沙到料罐的输送环节。对于产量小于10t/h的烘干生产线,我们建议采用TD斗式提升机,TD型斗式提升机是等同采用ISO5050-81的产品,该机牵引件采用钢丝绳芯橡胶带,具有较高的抗拉强度,使用寿命长,输送量大等优点,使用与水泥、干沙、熟料等物料的提升,该机成本低,维护方便。对于产量大,干沙储存罐较高的情况下,配用NE型板链提升机,该机的牵引件为板链,具有更高的抗拉强度和更大的斗容,因此,适用于生产量大的情况。
(5) 干沙存储仓:

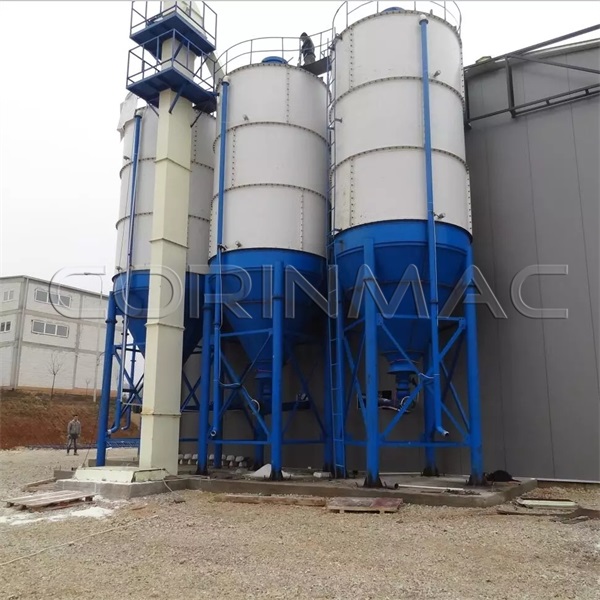

干沙存储仓可设计成圆形或方形,在没有特殊要求的情况下一般配置为圆形筒仓,筒仓的容积可根据生产量的大小及场地的情况具体设计,仓体钢板均为合金钢板,增加了耐磨性能,同样针对海外客户我们提供片状筒仓,方便运输和现场安装,缩短施工周期。筒仓均配置料位计、储盛器、气力破拱、爬梯、护栏的附件,以满足使用和维护要求。
(6) 除尘系统:


干沙生产线的除尘系统由旋风筒、脉冲除尘器、引风机及风管组成,旋风筒作为系统的一级除尘,有效进行含尘气体的初步过滤,同时可以将尾气中的细沙回收。脉冲除尘器作为系统的二级除尘设备,采用耐高温滤袋,壳体外覆保温棉,以避免收尘器内部温度过低,造成含尘、含水气体结露粘接堵塞滤袋,影响除尘效果。
引风机采用Y5-47系列耐高温耐腐蚀风机,且风机由变频器调速电机驱动,可通过集中控制柜适时调节系统的风量,连接风管均为钢管,使用寿命长。
以上为沙子烘干生产线的基本配置,设备之间的皮带输送机没有详细介绍,您可以参阅产品中心以增加了解。该生产线是我公司经多年开发使用而最新推出的,具有节能、产量高、投资费用低、占地面积小、产品含水量地等优点,您在订购前需向我们提供原料的含水率、燃料的种类、需要的产能、场地的大小等资料,以便我们为您提供更幼稚的生产线和服务。
引风机采用Y5-47系列耐高温耐腐蚀风机,且风机由变频器调速电机驱动,可通过集中控制柜适时调节系统的风量,连接风管均为钢管,使用寿命长。
以上为沙子烘干生产线的基本配置,设备之间的皮带输送机没有详细介绍,您可以参阅产品中心以增加了解。该生产线是我公司经多年开发使用而最新推出的,具有节能、产量高、投资费用低、占地面积小、产品含水量地等优点,您在订购前需向我们提供原料的含水率、燃料的种类、需要的产能、场地的大小等资料,以便我们为您提供更幼稚的生产线和服务。


产品参数:
配套产品 | 产品性能 | |||||
1-3t/h | 3-5t/h | 5-10t/h | 10-15t/h | 15-20t/h | 20-30t/h | |
湿沙仓 | 1.6мх1.6м | 1.6мх1.6м | 2.2мх2.2м | 2.2мх2.2м | 3мх3м | 3мх3м |
皮带给料机 | Ф1100 | Ф1100 | Ф1300 | Ф1300 | Ф1500 | Ф1500 |
输送皮带机 | В500х6 | В500х8 | В500х8 | В500х8 | В500х8 | В500х8 |
三筒烘干机厂 | Ф1.38х1.8 | Ф1.6х2.2 | Ф2х4 | Ф2.2х4.5 | Ф2.5х6 | Ф2.7х7 |
燃烧室 | -- | -- | -- | -- | -- | -- |
燃烧器(燃油/燃气) | 358кВт | 597кВт | 1195кВт | 1432кВт | 1968Вт | 2953Вт |
振动筛 | DZS1020 | DZS1025 | DZS1030 | DZS1236 | DZS1548 | DZS1548 |
输送皮带机 | В500х6 | В500х6 | В500х6 | В500х6 | В500х6 | В500х6 |
旋风除尘器 | φ0.5×2.35m | φ0.8×3.5m | Φ1.2×4.5m | Φ1.2×4.5m | Φ1.6×5.0m | Φ1.2×4.5mх2 |
风机 | Y5-48-4C-5.5кВт | Y5-48-5C-7.5кВт | Y5-48-8C-15кВт | Y5-48-8C-22кВт | Y5-48-10C-37кВт | Y5-48-10C-75кВт |
除尘器 | 水除尘或箱式除尘器 |
